Подготовка поля
- Работу по планировке поля, нарезке временных оросителей и оправке их выполняют работники под руководством гидротехника, за которыми закреплена специальная техника.
- Убирают с поля препятствия, мешающие нормальной работе машины.
- Нарезают временные оросители, параллельные друг другу, с расстояниями между ними 100 м под машины ДДН-70, 110 м — под ДДН-100 при работе с трактором ДТ-75М (рис. 34) и 120 м — под агрегаты ДДА-100МА (рис. 35), ДДН-100 при агрегатировании с трактором Т-4А или Т-150.
- Первый ороситель нарезают параллельно границе поля на расстоянии, равном половине ширины захвата.
- Ороситель должен обеспечивать пропуск воды, равный расходу дождевателя плюс 10...20 л/с с учетом потерь на фильтрацию.
- Длина оросителя зависит от почвенных и топографических условий н колеблется от 200 до 1200 м.
- Ширина по дну канала — не менее 0,3 м, заложение откосов должно соответствовать углу естественного откоса грунтов, но не менее ¾.
- Минимальная глубина наполнения оросителя водой для полива — 0,4 м.

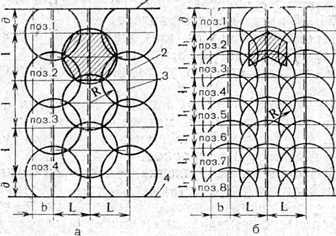

Рис. 34. Схема нарезки оросительной сети под машины ДДН-70 и ДДН-100:
а — полив по кругу; б — полив по сектору; 1 — участковый ороситель; 2 — временный ороситель; 3 — дорога; 4 — сбросной канал.
- Уклон дна оросителя может быть от 0,0005 до 0,003. Максимальный уклон выбирают по допускаемой скорости на размыв.
- Вдоль оросителя по левой стороне (по течению воды) для ДДА-100МА (под машины ДДН с любой стороны) прокладывают дорогу шириной 2,5...3 м для движения агрегата во время полива (смены позиций ДДН).
- В отдельных случаях, если этого требуют особые условия, можно устраивать дорогу под агрегат ДДА-100МА и с правой стороны от оросителя. Тогда в голове оросителя закладывают трубчатый водовыпуск или устраивают специальный мосток, по которому агрегат может переезжать с одного оросителя на другой. Простейшими конструкциями головных водовыпусков, позволяющими переезд агрегата через ороситель, являются трубчатые водовыпуски (асбоцементные, металлические, деревянные и т. д.). На трубы насыпают грунт слоем 0,4...0,6 м, чем достигается необходимая равномерность распределения нагрузки и прочность трубы.
- Оросительная сеть может быть тупиковой. Однако при отсутствии сброса требуется большое внимание во время эксплуатации.

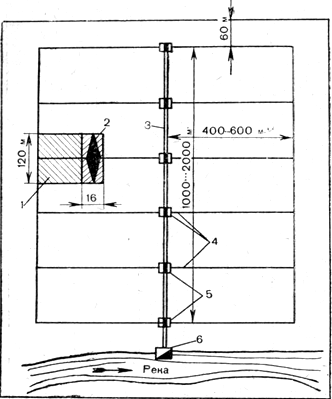

Рис. 35. Схема нарезки оросительной сети под машины ДДА-100МА:
1 — политая площадь; 2 — дождевальный агрегат ДДА-100МА; 3 — распределительный трубопровод; 4 — открытые оросители; 5 — гидранты; 6 — насосная станция.
- Если временные оросители заросли, обвалились, заилились, то их восстанавливают и очищают путем оправки либо заравнивания, подсыпки земли и новой нарезки.
- При подготовке поля необходимы колышки 400х40х40 мм и сажень 2 м.
- Для работы дальнеструйных машин колышками отмечают места взаимного расположения стоянок, при которых обеспечивается равномерное увлажнение почвы при поливе по кругу и сектору. Схема оросителей и расстояния между ними (позициями) показаны на рисунке 34 и в таблице 12.
Дождеватель
R, м L, м l, м L1, м b, м d, м ДДН-70
ДДН-100 при работе с тракторами:
Т -4А, Т-150 и Т-150К
ДТ-75М
70
85
85
100
120
110
120
145
110
60
70
55
50
60
55
60
725
55
Места установки перемычек на оросителе (длина бьефа) для работы машины ДДА-100МА зависят от продольного уклона оросителя, и примерные расстояния между ними приведены в таблице 13.
Показатель
Продольный уклон оросителя 0,003
0,002 0,001 0,0008
0,0005 0,0003 Наибольшее рас¬стояние между перемычками, м
70
100
200
250
400
650
- При внесении агрегатом ДДА-100МА с поливной водой удобрений вдоль оросителей колышками отмечают места загрузки подкормщика удобрениями. Расстояния между ними и режим работы агрегата зависят от нормы внесения и вида удобрений.
