Работа агрегатов
Полив ДДН-70 и ДДН-100
- Перегоняют дождеватель на место первой позиции. При перегоне открывают водовыпуск в голове временного оросителя.
- Устанавливают перемычку.
- Освобождают ствол от крепления штырем со всасываюшим трубопроводом (ДДН-70) и тросами (ДДН-100).
- Опускают всасывающий трубопровод (лебедкой — ДДН-70, гидроцилиндром — ДДН-100) так, чтобы приемная коробка погрузилась в воду на 12...15 см.
- При поливе по кругу вынимают стопоры из фланцев ствола и вставляют их в отверстия, предусмотренные на раскосе.
- При поливе по сектору ставят стопоры в гнезде колена так, чтобы они определяли заданный угол поворота ствола.
- Выполняют операции пунктов 50, 51, 52, 53 раздела «Подготовка агрегатов к работе».
- Включают ВОМ трактора и выключают вакуум-аппарат. Пускают дождеватель в работу плавным включением муфты главного сцепления при малой частоте вращения двигателя. Для этого рычаг подачи топлива устанавливают в среднее положение, плавно опуская педаль муфты, а затем, после начала работы механизмов дождевателя, постепенно увеличивают подачу топлива.
- Нормальная работа дождевателя при круговом поливе возможна при скорости ветра до 2 м/с. При большей скорости ветра значительно снижается дальность полета струи, что приводит к неравномерному поливу. При скорости ветра выше 2 м/с поливать рекомендуется по сектору.

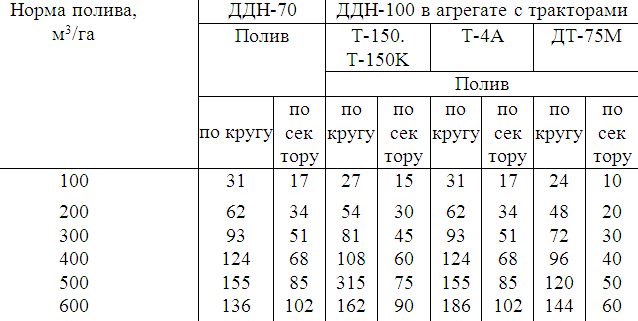

Ориентировочное время стоянки на позиции в зависимости от принятой схемы и нормы полива приведено в таблице 14.
Время стоянки в таблице принято без учета на испарение. Количество испарившейся воды зависит, в первую очередь, от температуры воздуха. Время стоянки на позиции в среднем должно быть увеличено на 15%. - Чтобы предотвратить сброс воды, по окончании полива бьефа устанавливают вторую перемычку на месте отметки следующей позиции.
- По окончании полива на данной позиции выключают ВОМ трактора.
- Поднимают всасывающий трубопровод и снимают перемычку.

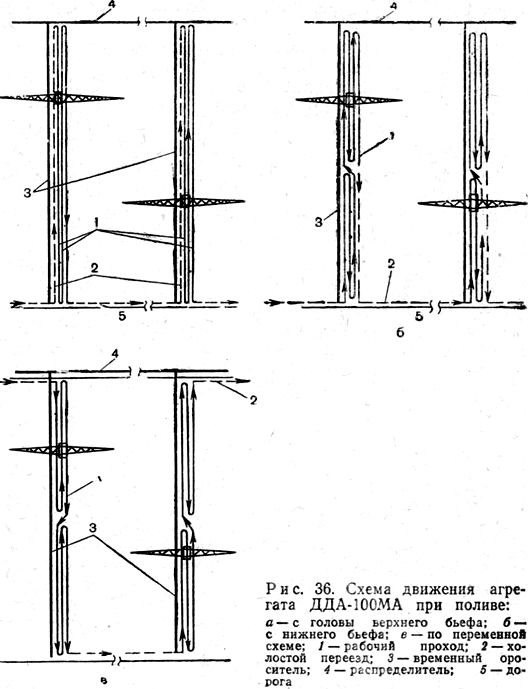

- Перегоняют дождеватель на следующую позицию и операции повторяют. Пока дождеватель переезжает, следующий участок заполняют водой. Смена позиции происходит в порядке, указанном на схемах (рис. 36), от начала канала вниз по течению воды. После прохода всей длины канала работу продолжают на соседнем оросителе с головы.
Если канал большого сечения и малого уклона, работу можно выполнять без переносных перемычек и холостых переездов в голову канала.

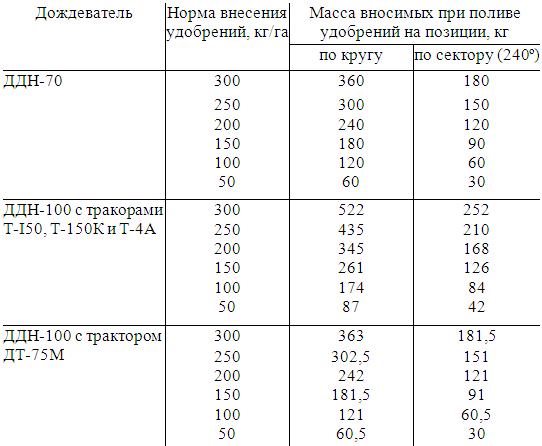

Внесение удобрений с поливной водой - Перед началом работы по орошаемому полю к месту стоянки дождевателей развозят удобрения и тщательно их закрывают. Количество удобрения, выгружаемого на позиции (табл. 15), зависит от нормы полива и орошаемой площади. Его можно определить по формуле:
H = N•F,
где N — норма внесения удобрений, кг/га;
F — площадь, орошаемая дождевателем с одной позиции, га. - Открывают горловину гидроподкормщика, заправляют его удобрениями и закрывают горловину пробкой. В зависимости от нормы внесения удобрений гидроподкормщик может заправляться один или несколько раз равными дозами.
Вносить удобрения с поливной водой необходимо после того, как дождеватель чистой водой смочит орошаемую землю (два-три оборота ствола). - Перед началом внесения удобрений открывают вентиль на трубопроводе бака подкормщика, идущем от напорной линии насоса.
- Перемешивают удобрения, вращая шнек за рукоятку.
- Открывают вентиль на трубопроводе, идущем к всасывающей линии насоса. Током воды растворенные удобрения выносят во всасывающую линию насоса, откуда с дождем выпадают на поливаемую площадь.
Величину открытия входного и выходного вентилей регулируют таким образом, чтобы при круговом поливе время внесения загруженного бака удобрениями было кратно времени полного оборота ствола, а при секторном — времени поворота ствола на заданный сектор. - По окончании внесения удобрений, подводящие и отводящие трубы, бак-гидроподкормщик промывают чистой водой.
- Перед длительным перерывом в работе дождевателя или перед предполагаемыми заморозками сливают воду из всасывающей линии, насоса, вакуумного трубопровода и гидроподкормщика.
Полив ДДА-100МА
Существует несколько схем полива.
Полив с головы верхнего бьефа (см. рис. 36,а). - При этом способе агрегат на транспортной скорости перегоняют к началу верхнего (первого) бьефа, откуда и начинают полив. Перед последним проходом переставляют перемычку на конец второго бьефа, и агрегат, не останавливаясь, переезжает на следующий бьеф.
Такая схема полива позволяет уменьшить непроизводительные потери воды на сброс из оросителя и фильтрацию. - Устанавливают переносную перемычку. Место установки перемычки отмечено колышками.
- Открывают водовыпуск для наполнения бьефа.
- После того, как бьеф заполнится водой, опускают всасывающую линию в ороситель. Клапан должен быть погружен в воду не менее чем наполовину.
- Включают вакуум-аппарат. При появлении брызг в выхлопных газах включают насос.
- Сбросив газ, плавно вводят в зацепление главную муфту трактора и отключают вакуум-аппарат.
- Включают скорость и двигаются вниз по оросителю.

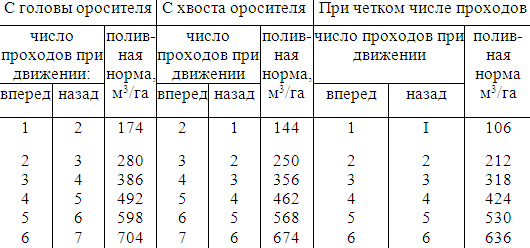

- В конце бьефа останавливают агрегат, переключают скорость на обратную и продолжают полив. Челночные движения продолжают до выдачи поливной нормы. Количество проходов в зависимости от нормы полива устанавливают по таблице 16.
- Устанавливают перемычку на следующем бьефе.
- Во время последнего прохода агрегата перемычку с поливаемого бьефа снимают и вода заполняет второй бьеф, что сокращает непроизводительные потери времени на ожидание.
- По окончании полива первого бьефа агрегат заезжает на второй бьеф.
После выдачи поливной нормы на одном оросителе агрегат перегоняют в голову следующего оросителя. Операции повторяют. - Перегонять агрегат на следующий ороситель можно в рабочем или транспортном положении. В транспортное положение переводят в тех случаях, когда препятствия мешают развороту агрегата.
Полив с нижнего бьефа (см. рис. 36,б). - При такой схеме полива временный ороситель заполняют водой. Первым поливают нижний бьеф. Движение начинают с хвоста. После выдачи поливной нормы в голове последнего бьефа ставят перемычку и агрегат начинает поливать следующий бьеф. Оставшуюся в каждом бьефе воду сбрасывают. При поливе с нижнего бьефа повышается коэффициент использования рабочего времени агрегата, но значительно увеличиваются непроизводительные потери оросительной воды. Полив по переменной схеме.
- В одном оросителе начинают полив с головы, в другом — с хвоста (см. рис. 36, в). При этой схеме полива коэффициент использования рабочего времени смены самый высокий, но непроизводительные потери в виде остаточной воды в оросителе очень велики. Предпочтение отдается первой схеме полива, которая позволяет сократить непроизводительные потери оросительной воды.
Перевод дождевателя в транспортное положение - Откручивают болты и разъединяют напорный патрубок от насоса.
- Откидывают упоры на центральном кольце и на опоры фермы.
- Разворачивают ферму на 90º за опорные дуги (при неподвижном тракторе) либо трактор, удерживая неподвижно ферму за дуги.
Внесение удобрений с поливной водой - Перед началом работы по орошаемому полю развозят удобрения. Количество удобрений в местах загрузки зависит от нормы внесения. Места загрузки отмечают колышками.
- Засыпают в верхний бак гидроподкормщика необходимое количество удобрений.
- Вносят удобрения с поливной водой после одного-двух проходов агрегата.

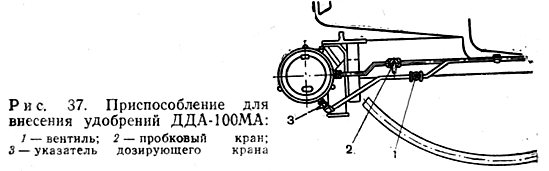

- Полностью открывают вентиль 1 (рис. 37).
- Устанавливают указатель дозирующего крана 3 на цифру шкалы, соответствующую выбранной норме расхода удобрений.
- Открывают пробковый кран 2.
- Выполняют операции пунктов 24, 25, 26 данного раздела. Дождевание с внесением удобрений проводят до полной выработки бака подкормщика. Вносить удобрения рекомендуется при движении агрегата на воду. В этом случае нижний бак подкормщика меньше заиливается.
- Останавливают агрегат и выключают насос.
- Закрывают пробковый кран 2 и вентиль 1.
- Вновь загружают в бак удобрения.
- По количеству внесенных удобрений и политой площади при удобрительном орошении определяют фактическую норму внесения удобрений. Если их недостаточно, дозирующий кран 3 приоткрывают, если больше расчетной нормы — прикрывают.
- Уровень раствора в нижнем смесительном баке должен быть постоянным. Его регулируют пробковым краном 2.
- После внесения необходимой нормы удобрений продолжают полив чистой водой до выдачи установленной поливной нормы.
