Подготовка агрегатов к работе
- Проверяют комплектность оборудования, инструмента и выполняют все общие операции подготовки тракторов к работе в соответствии с заводским руководством и инструкциями.
- Тракторы к работе подготавливает тракторист-машинист под руководством бригадира (механика) на стане бригады.
Переналадка механизмов навески агрегатируемых тракторов - Выполняют операции пунктов 3, 4, 5, 6.
- Регулируют длину центральных тяг (1), раскосов (h) (табл. 20, рис. 38).
Установка колеи направляющих колес трактора - Выполняют операции пунктов 8, 9, 10.
Установка колеи задних ведущиx колес трактора - Выполняют операции пунктов 11, 12, 13.
Навеска насосной станции - При навешивании на тракторы Т-54В и МТЗ-50 для удобства присоединения кардана упор ограничения хода штока гидроцилиндра предварительно устанавливают в положение, соответствующее ходу штока, равному 200 мм.
- Навешивают насосную станцию на рычаги механизма навески.
- Поднимают насосную станцию в транспортное положение.
- Присоединяют шарнир карданного вала со шлицевой втулкой к ВОМ трактора, а шарнир со шлицевым валом — к валу редуктора насоса.

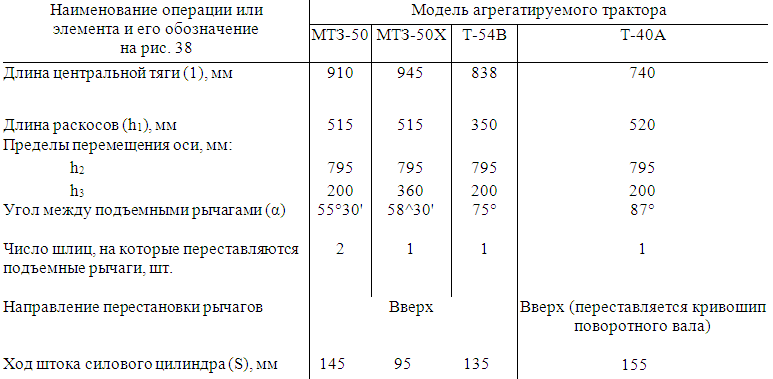

Таблица 20.
- Медленно опускают насосную станцию и направляют шлицевый вал в шлицевую втулку кардана, следя за тем, чтобы вилки, закрепленные на шлицевом валу и шлицевой втулке, находились в одной плоскости.
При навеске станции на трактор Т-40А карданный вал присоединяют при поднятой станции за счет перемещения шлицевого вала в вилке шарнира, присоединенного к валу редуктора насоса. - Опускают насосную станцию в рабочее положение.
- Проверяют исправность привода насоса, провернув несколько раз карданный вал рукой за одну из вилок.
- Выравнивают насосную станцию и устанавливают ограничение от перемещения станции в транспортном положении согласно инструкции по эксплуатации трактора.
- Устанавливают ход штока гидроцилиндра подъема всасывающей линии ограничительным упором на 150 мм.
Навески механизма намотки
Установка газоструйного вакуум-аппарата
Присоединение трубопроводов гидросистемы - Выполняют операции пунктов 18-29.
Подготовка насосной станции и механизма намотки - Переводят всасывающий трубопровод в рабочее положение и соединяют фланцевый разъем.
- Проводят ежесменное техническое обслуживание, обратив особое внимание на герметизацию вакуумной системы заправки насоса, всасывающего трубопровода и гидросистемы.
Опробование агрегата - Вводят в зацепление муфту привода барабана механизма намотки и рычагом распределителя производят пробное включение гидропривода в обе стороны.
- При необходимости доливают масло в бак гидросистемы.
- Перегоняют агрегат на площадку для опробования.
- Выполняют операции пунктов 36, 37, 38, 39, 40, 41.
- Проверяют работу вакуум-аппарата, герметичность соединений и работу насосной станции с водой.
Заполнение насоса водой должно происходить за 1...1,5 мин. Если время заполнения больше, то с насоса снимают резиновый рукав и прижатием к нему большого пальца руки определяют отсасывающую способность вакуум-аппарата. При хорошей работе вакуум-аппарата проверяют возможные места нарушения герметичности трубопроводов и насоса. При низкой отсасывающей способности аппарата проверяют полноту перекрытия выхлопной трубы заслонкой аппарата и целостность резинового шланга. Если указанные дефекты не имеют места, то вакуум-аппарат необходимо разобрать и тщательно прочистить газовоздушные каналы.
